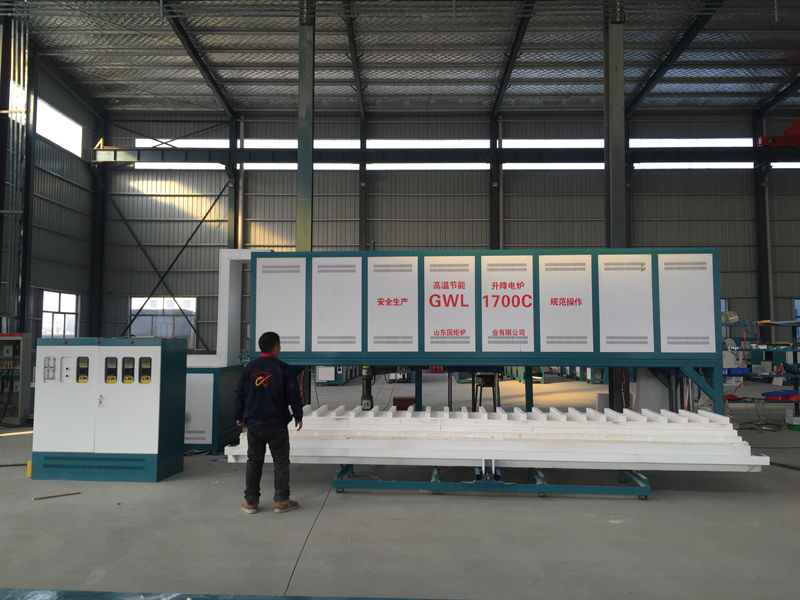

1700度6米大型升降炉
  • 1700度6米大型升降炉
  • 1700度6米大型升降炉
产品名称:1700度6米大型升降炉 型号:GWL-SS 产品特点:1700度6米大型升降炉

  技术参数:

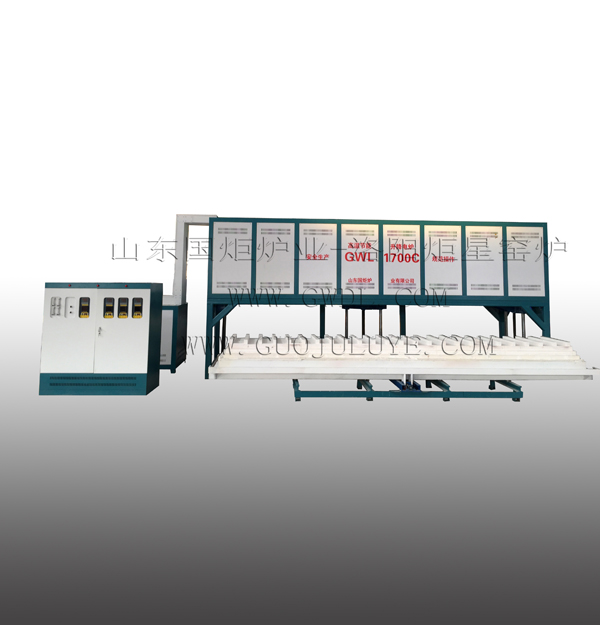

  GWL-SS系列高温精密升降炉如图所示,集控制系统与炉膛为分体体设计,炉衬使用采用真空成型氧化铝纤维聚轻板材料。

  采用高温合金电阻丝(含钼,炉丝表面温度可达1200度)或硅碳棒为加热元件;是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。

  控制面板配有触摸屏,智能温度调节仪,控制电源开关、主加热工作/停止按钮,电压、电流表、计算机接口,以便随时观察本系统的工作状态,本产品采用可靠的集成化电路,工作环境好,抗干扰,最高温度时炉体外壳温度≤45℃大大提高了工作环境,微电脑程序控制,可编程序曲线,全自动升温/降温,运行中可以修改控温参数及程序,灵活方便、操作简单。


       类别1200度

参数

型号GWL-1200SS
装料台数量一个装料台或者两个
电源AC三相五线380V
最高使用温度1450度
可长期使用温度1200度
控制范围为80至1650度
测温元件K热电偶,测温范围0-1320度
发热元件装位置四周及底部
控温精度±1度(集成化电路控制,无超调现象)
炉温均匀性±1度(根据炉膛尺寸而定)
升温速率升温速率可自由调节,调节范围:最快升温速率每分钟40度(40度/min)、最慢升温速率每小时1度(1度/h)
发热元件采用高温合金电阻丝(进口含钼,炉丝表面温度可达1500度)或硅碳棒为加热元件。U型等直径硅碳棒,硅碳棒是选用高纯度a-SiC为主要原料制成的非金属高温电热元件,它具有升温快、热效率高、寿命长、高温下不易变形,安装操作维修简便、温度可达1500度等特点。
炉体炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点,出口品质,镜面烤漆
炉体结构电炉炉体采用了国际先进的风冷双层炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境
装料台进出方式装料台与炉膛为分体设计,装料台进、出、升、降采用PLC控制,使用触摸屏集中控制操作。
装料台制动方式装料台进、出、升、降采用光电隔离开关传感信号,由PLC处理,经触摸屏下达型号控制。
装料台进出进出采用无极减速电机加丝杠和导向,速度可调。
装料台升降装料台升降采用电动双丝杠升降,具备了手动无电下降机构(应急)
炉口与装料台耐材配合炉口与装料台耐材配合采用台阶交叉封闭,耐材上下均有角度,装料台开启角度增大,随着装料台的关闭角度逐步缩小
装料台载重1000KG(根据客户要求定制)
耐火材料炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰和载重位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的80%以上)
保温材料采用三层保温,分别为:氧化铝纤维棉、氧化铝纤维板、氧化铝(多晶)纤维板,节能效果是老式电炉的80%以上。
炉体外壳温度长期(20天)使用不停炉,外壳温度小于45度
保护采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护
控制采    用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突    加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额    定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。
显示参数温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等
按钮采用进口按钮使用寿命超过100000次,并且带LED指示灯。
多条曲线输入30段程序控制功能,可以输入设定:一条曲线为30段,两条曲线14段/条,三条曲线9段/条,五条曲线5段/条;可同时输入多条曲线,使用时可任意调用。
通讯接口电炉具备了RS485通讯接口,通讯距离可达1000米,    可通过触摸屏集中控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等,可靠性高,便于掌握,计算机画面上的显示内容丰富,显示测量值、给    定值、输出值、段时间、段号、升温曲线、功率百分比曲线,可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数,历史曲线、历史报    表记录时间间隔可筛选(1s-1h)可长期保存。
随机配件发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据盘一张(软件、电子版说明书、视频教程)。
保修范围及期限电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)
客户可选配1、 坩埚、匣钵、刚玉炉垫板/碳化硅垫板 详见电炉配件
2、 计算机控制软件及硬件 点击查看
3、 触摸屏控制温度控制器 点击查看
4、 增加排气口
5、 耗材:发热元件
6、 多加一个装料台(合计两个装料台,可交替使用,增加效率,节约电费)
7、 增加观察口
注意事项1、 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为10-20℃/min,(升温过快发热元件寿命会缩短)
2、 此电炉没用真空密封结构,所以不可通入易燃易爆气体
3、 此电炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补
4、 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等,请提前告知,我们将对炉膛进行特殊处理
5、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离
6、 仪器应放置在空气流通,不潮湿的地方。
装箱清单电炉一台,发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据光盘一张,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。
发货事项1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装
2、 国内免费送货上门(市区内免费送货)
3、 在电炉运输过程中出现的任何损坏有我方承担
4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。
选型说明例如:需要1200度的升降炉,一个装料台,炉膛尺寸(深-宽-高)mm:1300×750×600。规格型号:GWL-1200SS-1/1300/750/600。

  GWL-触摸屏集中控制介绍


项目名称参数
尺寸7寸TFT真彩色,
外形尺寸206W*156H*50D(mm)
分辨率800*480
背光LED
功率5W
重量1Kg
语言中文/英文 可随意切换
全屏显示及操作仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等
控制对象温度、装料台进出升降
控制电炉数量10台
温度控制触摸屏+高精度集成模块
启动升温触摸操作
暂定升温触摸操作
停止升温触摸操作
温度曲线编制触摸操作,每条曲线30段
温度曲线储存数量无限制(每条曲线可中/英文命名)
实时状态显示运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百
选择段号启动(跨段启动)触摸操作
曲线量程可调
历史曲线(图文)大约储存20个月
数据报表(EXCEL)大约储存20个月,多点同时显示(可插入优盘扩展)
历史曲线、报表记录(存盘)间隔时间可调1秒-3600秒,多点同时显示(可插入优盘扩展)
报警指示变色(红色)
报警信息语言中文显示(报警时间及事件中文描述)
数据导出接口USB(支持鼠标)
打印机接口并口
操作触摸屏保护带密码设置(其他人无密码,禁止操作)
通讯端口RS485
密码触摸屏的操作均可设密码,保证了参数、工艺的泄露,综合管理。


名称规格型号炉膛尺寸mm(长宽高)外形尺寸mm电压ACV功率kw重量kg
升降电炉GWL-1200SS500/500/500500×500×500B=1500,    F=1500380251500

A=2500, J=1300

GWL-1200SS800/500/500800×500×500B=1800,    F=1500380401800

A=2500, J=1300

GWL-1200SS800/800/800800×800×800B=1800,    F=1800380752700

A=2800, J=2000

GWL-1200SS1300/750/6001300×750×600B=2300,    F=1750380652700

A=1200, J=1800

GWL-1200SS1300/600/6001300×600×600B=2300,    F=1200380602600

A=2600, J=1800

GWL-1200SS1500/800/8001500×800×800B=2500,    F=18003801203800

A=2800, J=2000

GWL-1200SS2500/800/8002500×800×800B=3500,    F=18003802405200

A=2800, J=2000

 GWL-1200SS5000/800/6005000×800×600B=6500,    F=18003803509000

A=2800, J=2000

注:1、 特殊型号炉膛尺寸可根据客户要求定做(周期17-30天交货)!

2、 外形尺寸单位:毫米(mm),所标尺寸为参照数字,以实际出厂是尺寸为准!
