型号

GWL-1200J

规格

1200度

最高使用温度

1200度

正常使用温度

1200度

控温精度

正负1度

炉膛均匀度

正负3度（详见加热控制部分参数）

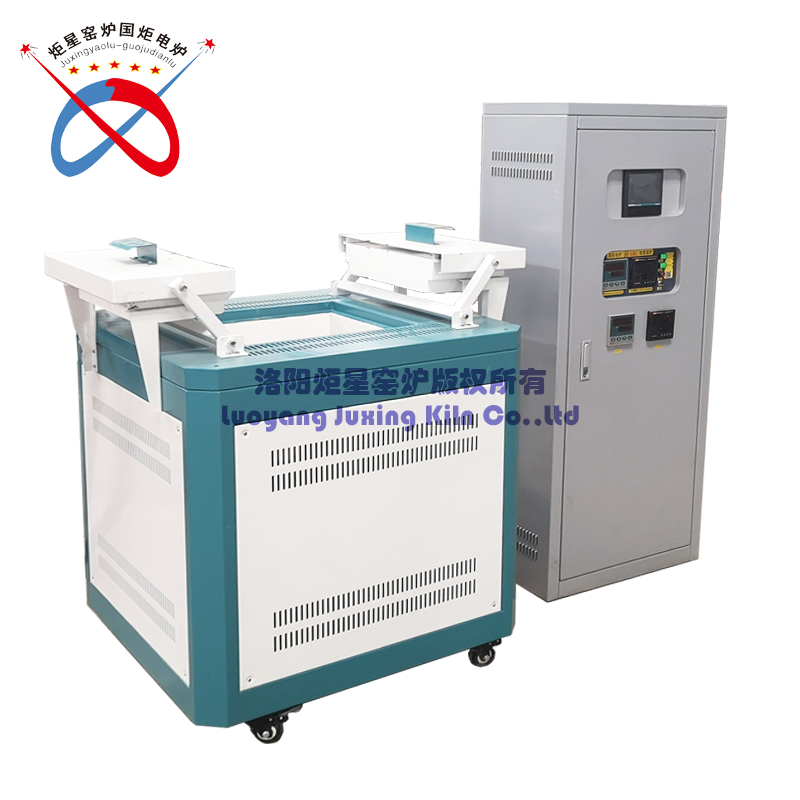

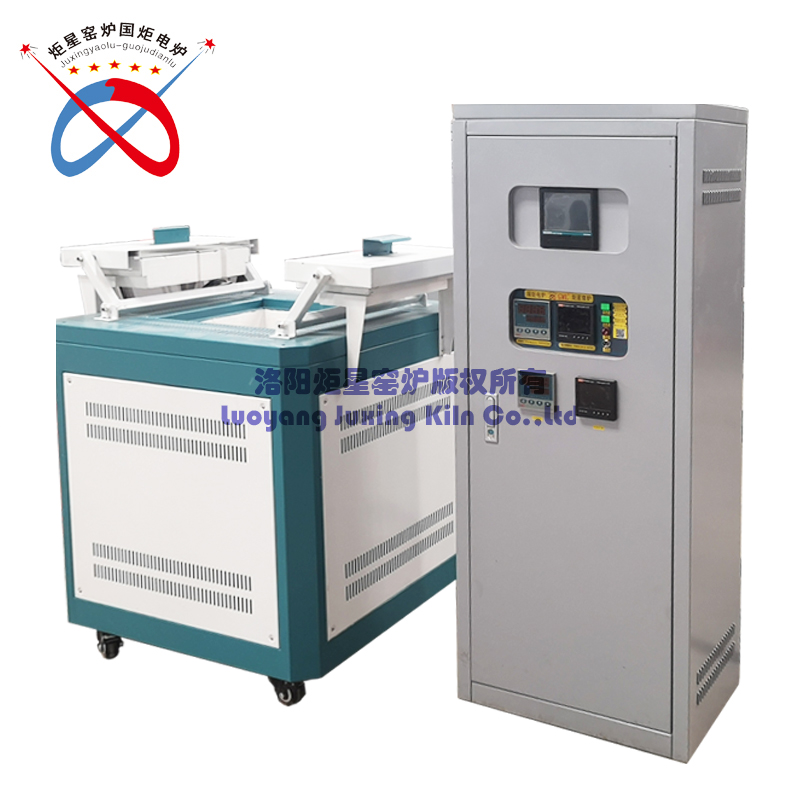

井式炉的特点

炉顶开门

=

工作环境

抗干扰、1400℃炉体外壳温度≤50℃大大提高了工作环境

外形结构参数

外壳材质

外壳采用100角钢和20冷轧板

外壳材质处理

喷塑而成，耐腐蚀耐酸碱，外观新颖

加热控制位置

加热控制柜与炉体隔离，有线槽于炉体连接

加热控制部分参数

工作电压

工作电压：380V（三相）

功率

最大功率（根据炉温及升温速率自动调节）

微电脑控制

可编程（升温曲线），全自动升温、保温、降温；多路检测保护，双回路保护，超温、超压、超流、断偶、发热元件损坏检测等！

调压器

9块进口晶闸模块及高耐压电器

控温仪表协助工作原理

3套控温系统,3个控温点相互通讯作用保证了同时升温、同时跨段、同时保温、同时降温等，每套分三相，可对每一相的电压电流调整从而达到更好的炉温均匀性

控温点

控温点分布炉体上中下3个

测温

铂铑热电偶测温（S  0-1600）

升温时间

空炉40-50 min从室温到达最高温度（1400℃）

加热元件分布

炉膛四周和底部

发热元件

硅碳棒/硅钼棒

可另加电脑控制系统

（在办公室可操作电炉及查看电炉升温状态）

费用另加（10000元）

最大可控制4台电炉

即时数据监察

① 显示当前电炉的当前运行数据、以及各项参数设定，有数值显示和曲线显示二种方式。其中绿色曲线为当前下位机运行的设定温度曲线，红色曲线为当前下位机运行的实际温度曲线。

② 趋势图察看时，温度轴和时间轴可放大或缩小，也可对曲线图中某一区域进行局部放大观察。

③ 各路测量温度超温报警，报警时具有声音、颜色指示。

④ 设电炉参数曲线库，曲线库最多可存储40条温度曲线，用户可对任意曲线进行查看和修改；任意一条曲线都可下传至当前下位机保存，也可把当前下位机中的程序曲线上传至曲线库中保存。

⑤ 当下位机运行时系统自动保存其运行时间、实际温度值和设定温度值，以首运行时的系统时间为文件名形成一个数据文件，以供查询。

历史数据监察

① 察看电炉历史运行时间、实际温度值和设定温度值。

② 察看电炉的实际温度值、设定温度值的曲线趋势图。

③ 历史曲线趋势图的温度轴、时间轴可放大或缩小，也可对曲线图中某一区域进行局部放大观察。

电炉炉膛参数

保温材料

1.        保温材料全部采用氧化铝多晶莫来石纤维制作而成，节能效果是老式电炉80%以上；最高温度在保温时功率不到总功率的30%。

与炉体

炉膛和外壳隔离，长期保温时炉壁温度接近室温：≤ 50℃

耐火纤维材料

耐火氧化铝多晶莫来石纤维耐温1600度，保温高铝纤维材料耐温1400度，以上两种材质洛阳耐火材料研究院生产

炉底材质

炉底载料盘采用耐火砖，承重能力非常好
