| 产品名称：真空气氛热压炉 | 型号：GWL-VSF4-RYZD | 产品特点：真空气氛热压炉介绍和参数 |

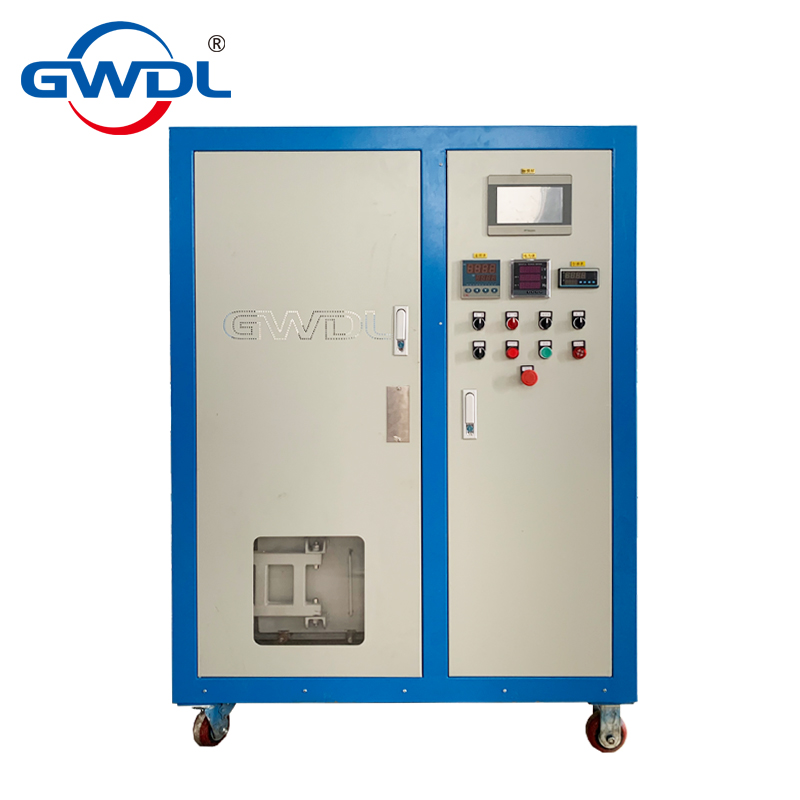

GWL-VSF4-RYZD系列自动恒压真空气氛热压炉如图所示 ,集控制系统与炉膛为分体设计。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用硅钼棒/硅碳棒加热元件；是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有智能温度调节仪，控制电源开关、主加热工作 /停止按钮，电压、电流表、计算机接口、数显压力、流量计、真空度、阀门、触摸屏集中控制记录仪，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，最高温度时炉体外壳温度≤45℃大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。
控温精度：±1℃无超调 恒温精度：±1℃。升温速度快，最快升温速率≤30/min。
炉膛材料全部采用真空成型高纯氧化铝聚轻材料，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好。结构合理，内外双层炉套，风冷散热，可大大缩短试验周期。
类别参数 | 1000度 | 1300度 | 1600度 | 1700度 |
可长期使用温度 | 1000度 | 1300度 | 1600度 | 1700度 |
测温元件 | 热电偶分度号K,测温范围0-1320度 | 热电偶分度号S,测温范围0-1700度 | 热电偶分度号B,测温范围0-1820度 | 热电偶分度号B,测温范围0-1820度 |
发热元件 | 硅碳棒/电炉丝 | 硅碳棒/硅钼棒 | 硅钼棒 | 硅钼棒 |
控温精度 | ±1度（集成化电路控制，无超调现象） | |||
炉温均匀性 | ±1度（根据炉膛尺寸大小而定，大型炉膛可采用多点控制，从而达到更好的炉温均匀性） | |||
升温速率 | 升温速率可自由调节，调节范围：最快升温速率每分钟20度（20度/min）、最慢升温速率每小时1度（1度/h） | |||
炉体结构 | 电炉炉体双层炉体结构 | |||
压力 | 0.5-150吨（根据客户要求定制） | |||
压力调节 | 数显自动/手动调节，可编程曲线。精度±1‰ | |||
压机 | 电动精密液压机 | |||
压力显示 | 数显，单位（N牛） | |||
保压/恒压 | 配备了进口电磁阀，保压状态非常好，精度±1‰ | |||
压力平整度 | 采用了底部可调整机构，保证了压头和压座的平整度 | |||
压力温度变化记录 | 数字存储和记录，并可导出电子表格 | |||
控制和保护 | 采用集成化模块控制单元和PLC控制，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护 | |||
水冷 | 设备节约用水，配备了高温循环水泵、循环水箱、水散热器；水冷部位炉顶、炉口、炉门、外壳。 | |||
气氛 | 电炉可通氢气、氮气、氩气、一氧化碳、氧气等 | |||
真空度 | -0.1Mpa（可定做1Pa，-1Pa，-0.01Pa等） | |||
温度曲线设定 | 采用智能温度控制仪，备标准PID、人工智能调节APID或MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备30段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果； | |||
多条曲线输入 | 30段（可定制50段）程序控制功能，可以输入设定：一条曲线为30（50）段，两条曲线14（28）段/条，三条曲线9（15）段/条，五条曲线5（9）段/条；可同时输入多条曲线，使用时可任意调用。 | |||
随机配件 | 发热原件两支、棒具两套，坩埚钳一把，高温手套一副，DVD数据盘一张。 | |||
保修范围及期限 | 电炉免费保修一年，发热元件不保修（三个月内自然损坏免费更换） | |||
客户可选配 | 1、 坩埚、匣钵、刚玉炉垫板/碳化硅垫板 2、 计算机控制软件及硬件 3、 触摸屏控制温度控制器 4、 增加排气口 5、 耗材：发热元件 6、 增加观察口 | |||
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 电压ACV | 功率kw | 重量kg |
真空气氛热压炉 | GWL-1600VSF4-RYDZ/D200/300 | 直径200×300 | 380 | 10 | 1500 |
GWL-1600VSF4-RYDZ/D300/300 | 直径300×300 | 380 | 15 | 1800 | |
GWL-1600VSF4-RYDZ/D300/500 | 直径300×500 | 380 | 18 | 2700 | |
GWL-1600VSF4-RYDZ/D500/500 | 直径500×500 | 380 | 35 | 4700 | |
GWL-1600VSF4-RYDZ/D500/800 | 直径500×800 | 380 | 45 | 5600 | |
GWL-1600VSF4-RYDZ/D800/800 | 直径800×800 | 380 | 85 | 98000 | |
GWL-1600VSF4-RYDZ/D800/1000 | 直径800×1000 | 380 | 120 | 516000 | |
注： | 1、 特殊型号炉膛尺寸可根据客户要求定做（周期17-30天交货）！2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际出厂是尺寸为准！ | ||||
