真空气氛箱式电炉
  • 真空气氛箱式电炉
  • 真空气氛箱式电炉
产品名称:真空气氛箱式电炉 型号:GWL-ZQLB 产品特点:专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。

技术参数:

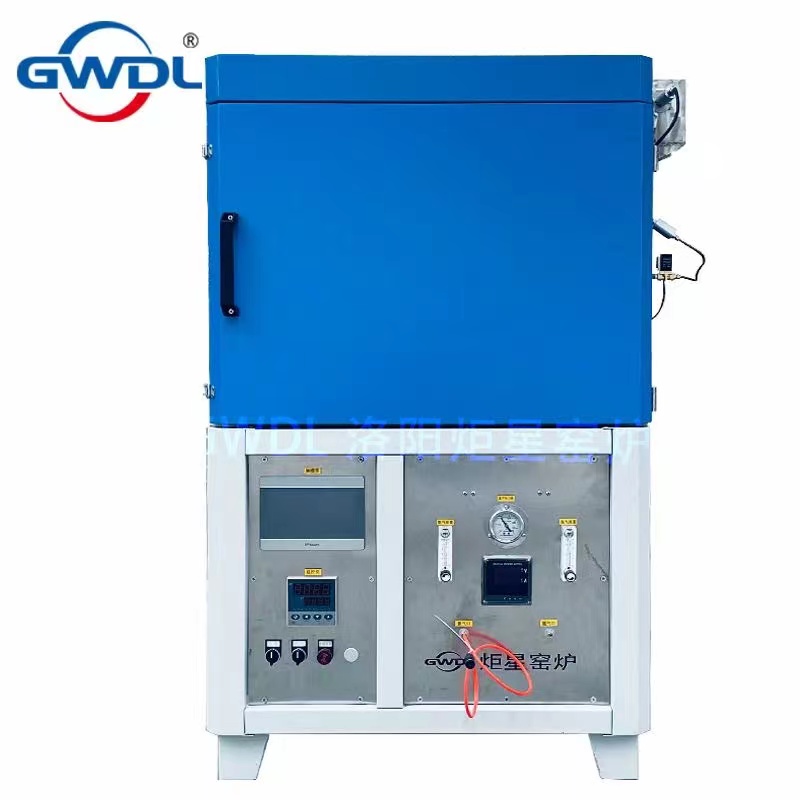

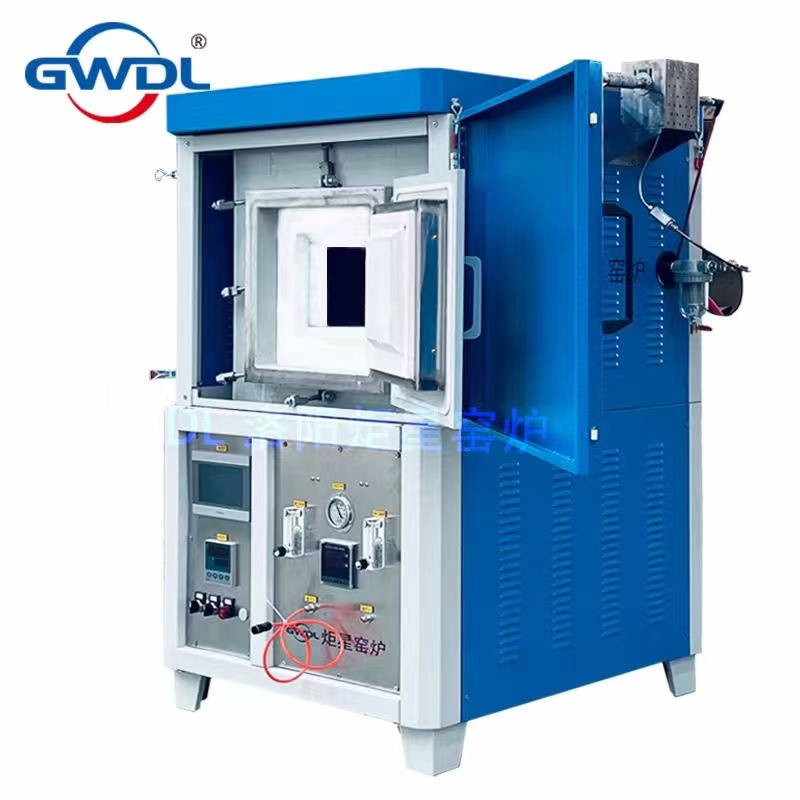

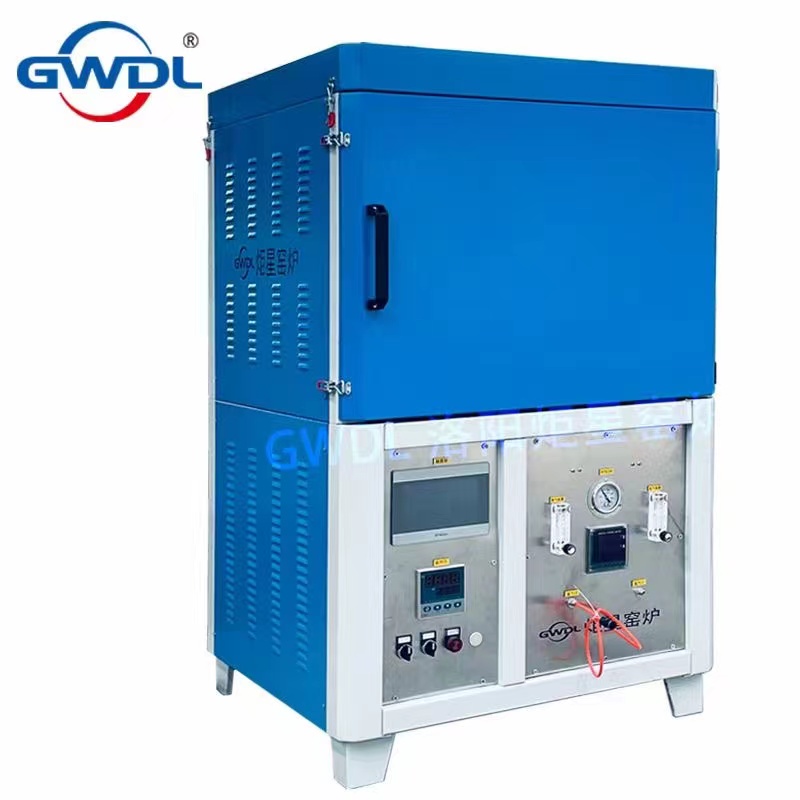

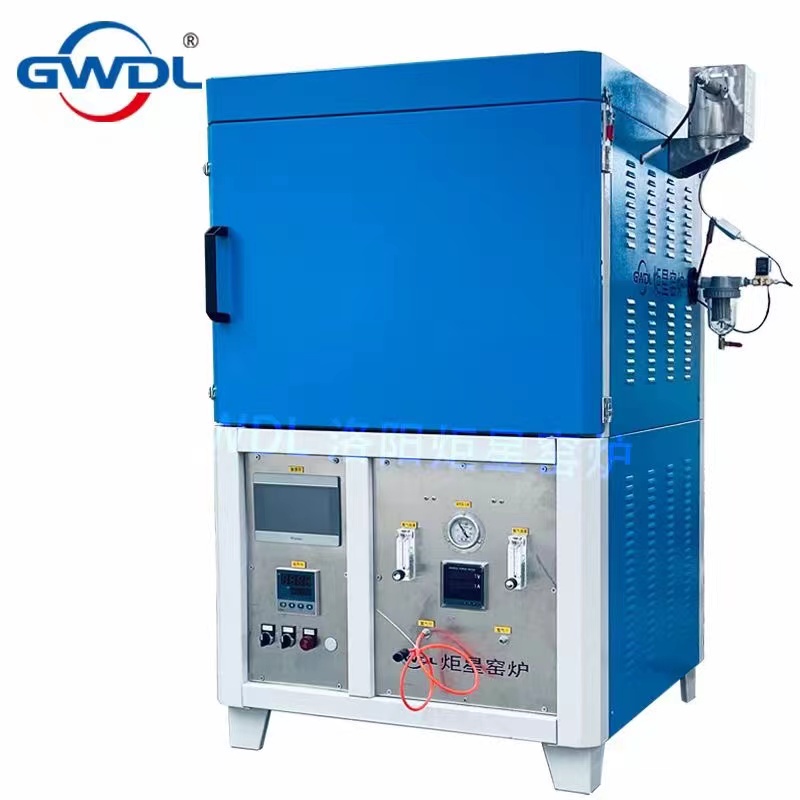

GWL-ZQLB系列真空气氛箱式电炉如图所示 ,集温度控制系统、真空炉膛、真空泵、气路、压力保护、气体流量控制、正负压显示、水循环水泵为一体,水循环箱与炉体为粉体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用电加热元件为加热元件;是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有智能温度调节仪,控制电源开关、主加热工作 /停止按钮,电压、电流表、计算机接口,水泵开关,真空泵开关,气体流量计,正负压压力表,电接点压力表,阀门,以便随时观察本系统的工作状态,本产品采用可靠的集成化电路,工作环境好,抗干扰,最高温度时炉体外壳温度≤40℃大大提高了工作环境,微电脑程序控制,可编程序曲线,全自动升温/降温,运行中可以修改控温参数及程序,灵活方便、操作简单。
控温精度:±1℃无超调  恒温精度:±1℃。升温速度快,最快升温速率≤45/min
炉膛材料全部采用进口真空成型高纯氧化铝聚轻材料,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的60%以上)。结构合理,内外双层炉套,风冷散热,可大大缩短试验周期。

    类别

参数

1200

1400

1600

1700

最高使用温度

1200

1400

1600

1700

可长期使用温度

1150

1350

1550

1650

控制范围为

501200

501400

501600

501700

测温元件

热电偶K,测温范围0-1320

热电偶S,测温范围0-1700

热电偶分度号B,测温范围0-1820

发热元件

硅碳棒

硅碳棒/硅钼棒

硅钼棒、钼棒/丝、钨棒/

发热元件装位置

两侧(进口1800型硅钼棒加热元件

控温精度

±1度(集成化电路控制,无超调现象)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟40度(40/min)、最慢升温速率每小时1度(1/h

发热元件安装或更换

真空气氛炉密封的上盖设计了,机械升降机构,可轻松的将密封的上盖升起,升起后整体上盖可旋转,节省了很大的人力和时间。

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点

炉体结构

电炉炉体采用了风冷双层炉体结构,保证了良好的工作环境

炉门开启方式

炉门开启方式为轴向180度侧开

冷水机组

需客户选配

水冷部位

炉膛内壳的炉口、炉门、炉顶

真空泵和真空值

采用双级直接旋片真空泵

真空值

指针压力表-0.1Mpa和数显正负压指示表。

耐压

电炉炉膛钢板采用6-20mm厚,采用双面焊接,可耐正压0.1Mpa

气路阀门

采用不锈钢阀门

压力检测

正压、负压双指示指针压力表一个(可选数显真空计等)

气体流量计

两个浮球流量计(客户要求精度更高时可选数显质量流量计)

压力保护

为了防止炉膛排气口关闭、排气口堵塞、炉膛压力过大产生危险,特制作此系统,原理:由电接点压力表或者压力传感器获得信号,驱动控制模块关闭电磁进气阀,启动电磁排气阀和报警器,使压力从排气口释放,声光报警蜂鸣器报警。从而保护电炉的正常运行

气体泄漏报警

根据所通气氛,避免发生泄漏;作用:气体泄漏报警检测到(室内)空气的有毒、危险性等气体的含量超过一定值时,驱动模块关闭电炉、关闭气源进气,开启排气口、排风等,从而获得更高、更安全的工作环境。(需客户选配)

可通气氛

氢气、氮气、氩气、一氧化碳、氧气等等

耐火材料

炉衬使用采用真空成型高纯氧化铝纤维聚轻板材料,取放物料易碰位置(炉底)采用高纯轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的80%以上)

保温材料

采用四层保温,分别为:氧化铝纤维棉、氧化铝纤维板、氧化铝多晶纤维板,进口材料,节能效果优良。

炉体外壳温度

长期使用不停炉,外壳温度小于45

保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

温度曲线设定

采用智能温度控制仪,备标准PID、人工智能调节APIDMPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果;详见电炉视频

多条曲线输入

30段(可定制50段)程序控制功能,可以输入设定:一条曲线为3050)段,两条曲线1428)段/条,三条曲线915)段/条,五条曲线59)段/条;可同时输入多条曲线,使用时可任意调用。

通讯接口

电炉具备了RS485通讯接口,通讯距离可达1700米,可通过计算机控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等,可靠性高,便于掌握,计算机画面上的显示内容丰富,显示测量值、给定值、输出值、段时间、段号、升温曲线、功率百分比曲线,可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数,历史曲线、历史报表记录时间间隔可筛选(1s-1h)可长期保存。

随机配件

发热原件两支、棒具两套,炉门隔热塞一块(1700度以上电炉配备),坩埚钳一把,高温手套一副,DVD数据盘一张。

保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)

客户可选配

1、 坩埚、匣钵、刚玉炉垫板/碳化硅垫板

2、 计算机控制软件及硬件

3、 触摸屏控制温度控制器

4、 耗材:发热元件

注意事项

1、 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为10-20/min,(升温过快发热元件寿命会缩短)

2、 此电炉炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补

3、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离

4、 仪器应放置在空气流通,不潮湿的地方。

装箱清单

电炉一台,发热原件两支、棒具两套,炉门隔热塞一块(1700度以上电炉配备),坩埚钳一把,高温手套一副,DVD数据光盘一张,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。

发货事项

1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装

2、 国内免费送货上门(市区内免费送货)

3、 在电炉运输过程中出现的任何损坏有我方承担

4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。

选型说明

例如:需要1700度的真空气氛箱式电炉,炉膛尺寸(深--高)mm300×200×200

规格型号:GWL-1700ZQLB/300/200/200

名称

规格型号

炉膛尺寸mm(长宽高)

外形尺寸(mm

电压ACV

功率kw

重量kg

真空气氛箱式炉

GWL-ZQLB/200/150/150

200×150×150

700×650×1500

380

5

360

GWL-ZQLB/300/200/200

300×200×200

800×750×1550

380

12

520

GWL-ZQLB/400/200/200

400×200×200

900×750×1550

380

13

550

GWL-ZQLB/500/300/200

500×300×200

1000×850×1550

380

15

620

GWL-ZQLB500/300/300

500×300×300

1000×850×1650

380

18

750

GWL-ZQLB/600/400/400

600×400×400

1150×1000×1800

380

24

900

GWL-ZQLB/800/500/500

800×500×500

1700×1700×1900

380

35

1150

GWL-ZQLB/1000/700/600

1000×700×600

1700×1500×2000

380

55

1800

注:

1、 特殊型号炉膛尺寸可根据客户要求定做(周期17-30天交货)!

2、 外形尺寸单位:毫米(mm),所标尺寸为参照数字,以实际出厂是尺寸为准!
