1.1、供电能力：三相380V±10%，50HZ

1.2、电窑安装室内无较大的空气对流，电气控制室温度为：0～40℃。

2、电窑技术性能

2.1、炉体部分

2.1.1、炉膛尺寸：42000长/800宽/300高（装料高度含窑具）。

窑炉炉体宽度1.8米，总高1.7米。占地面积：见图纸

2.1.2、额定功率：1450KW，恒温功率：≤500-700KW

2.1.3、额定工作温度：1350℃，长期使用工作温度：≤1300℃。

2.1.4、控温精度：±1℃（稳态后）：恒温区截面内温度均匀性：≤±5℃。炉侧壁表面温升：≤40℃。

2.1.5、炉膛要求：炉膛采用单道结构。炉膛砖材质采用特级刚玉莫来石（高温区），重质高铝（低温区）+高强抗剥落氧化铝制品+轻质绝热砖+陶瓷纤维板；高强抗剥落氧化铝制品。为提高高温辐射保温性能，炉膛砖、窑炉炉节接口全部采用接榫结构，该结构同时保证了电窑长期运行耐火结构尺寸稳定性。

2.1.6、炉体为可拆分的多节组合，炉体现场安装，拼接。使窑炉实现工厂化成组制造，并实现用户现场快速安装，窑炉拼接时间仅需一天。炉壳钢结构：采用分体式结构，采用10#8#槽钢/角钢、6#等边角钢、3㎜钢板焊接而成。对接炉壳之间设计定位锥销，使对接后的炉底保持平整。窑两侧面采用优质冷轧板折边封面装饰，电窑美观、大方、整洁。

2.1.7、炉体进口炉顶设置1个排气口，用于排出烧成废气，可调节排气量的大小。烟囱结构采用外部钢管，并将加热区热量前移，使进窑产品实现低温预热，防止产品开裂。

2.1.9、温区布置和温区长度和控温点数量和发热元件选用对照表：

见图纸

2.1.10、发热元件：高温合金电阻丝（含钼）和硅碳棒。

2.2、电气部分

2.2.1、全窑共分12个温区，12个控温点。

2.2.2、控温仪表采用日本导电温度控制器，仪表设有PID调节、自整定、温度补偿、超温光报警功能。并配备触摸屏控制系统（控制、记录、历史状态、流程图等）

2.2.3、控温方式：采用可控硅调压模块控温。PID调节。具备手、自动无扰切换功能。温度控制系统设有超温声光报警，所有电气系统按国家规范电炉专用标准：GB10067.1-4-88电热设备基本技术条件、JB6205-92电阻炉及温度控制柜标准、GB5959.1-96电热设备安全等规范设计。电气系统设计过流、过电压、短中保护回路。

2.2.4、电气控制柜采用立式柜，造型美观、制造精美、器件布局及布线合理。柜内装有三相总电表一只，并装有检修灯、检修用220V插座。控制柜设计有照明灯。

2.2.5、12个控温点可独立启停，实现单温区换棒操作，防止断棒全窑停机。温度控制系统设计有电压表、电流表，以方便硅钼棒工作参数调节。

2.2.6、温度系统设计具备良好的散热条件。

2.3、推进器部分

2.3.1、推进机采用液压式推进。采用同步推进。推进平台铺设耐磨瓷条。

2.3.2、推进速度：40～80㎜/min无级可调（窑炉设计推速55mm/min）。

2.3.3、推进系统设有慢进、快退、自动行走功能。

2.3.4、推进机电气控制系统按国家电炉规范要求设计制造。

三．回车线主要设备参数

A．隧道窑窑车：

1．窑长 42米，内配15公斤轨道。

 2．窑车长×宽为850mm×1200mm，轴承采用T209桂北高温轴承。

3．窑轨道内侧距为600㎜，通轴。

 4．窑车轮踏面直径为160㎜。

 5．窑车载重不大于或等于2.5吨。

 6．窑车底部温度在80度-200度时能正常运行。

B．隧道窑头外置液压顶车机：

 1．顶车机在托车道外边布置，推力15吨，每车进窑时间3min-30min可调，电机总功率为3.75kw。

 2．顶车机为双泵

 3．顶车机的行程由行程开关控制， PLC自控动作。

 4．顶车机的行程为2000㎜。

 5．顶车机数量一台。

6. 冷却方式为风冷

C．机械步进机回车线：

 1．回车线长42m，减速机带动；同时链条与小车相连，当电机碰到行程开关往返运动时；同时带动小车上相连的10＃槽钢，槽钢在导轮的作用下同小车来回往返运动，槽钢上有钩子通过往返运动，推动窑车前进。

2．步进机电机坑加装防护罩。

3．机械步进机数量为1台。

4．回车线拉带数量为42米。

D．隧道窑自动运行控制：

1．窑头主顶车机自动控制。

2．窑炉两端的托车为自动控制。

3．回车线为自动控制。

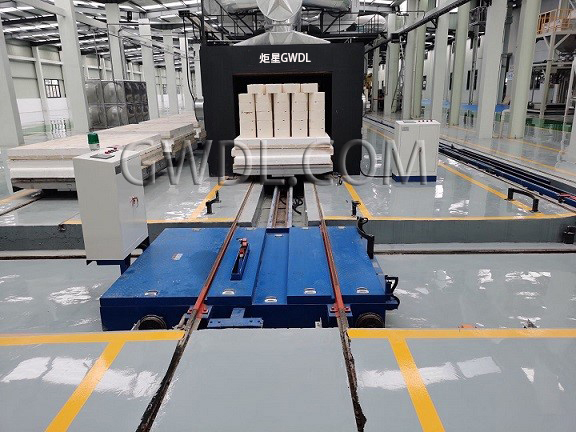

E．电动托车：

1．结构性能：

1.电动托车每次可运一台窑车到同一目的地，传动方式采

齿条形式传动。托车大车行走用电机带动。电机带动轴上，大带轮同拖车上的轴相连接，从而带动托车向前行走。此托车可承受的载荷大、且运行平稳，带轮传动的优点为：噪音小、运行平稳。小车采用齿条形式。驱动轴上的小齿轮，小齿轮与大齿轮相啮合，大齿轮的齿数，从而驱动被动轴转动，与齿条相啮合的齿轮同时也被驱动，齿条固定，因此小车可来回运动。刹车电机，窑头、窑尾托车一次钩上个一辆窑车或推下一辆窑车。电动托车运行平稳，结构牢固，定位性好，操作方便。

2. 自动托车刹车为液压双向刹车，定位准确故障率小。

3．自动托车数量为2台。
