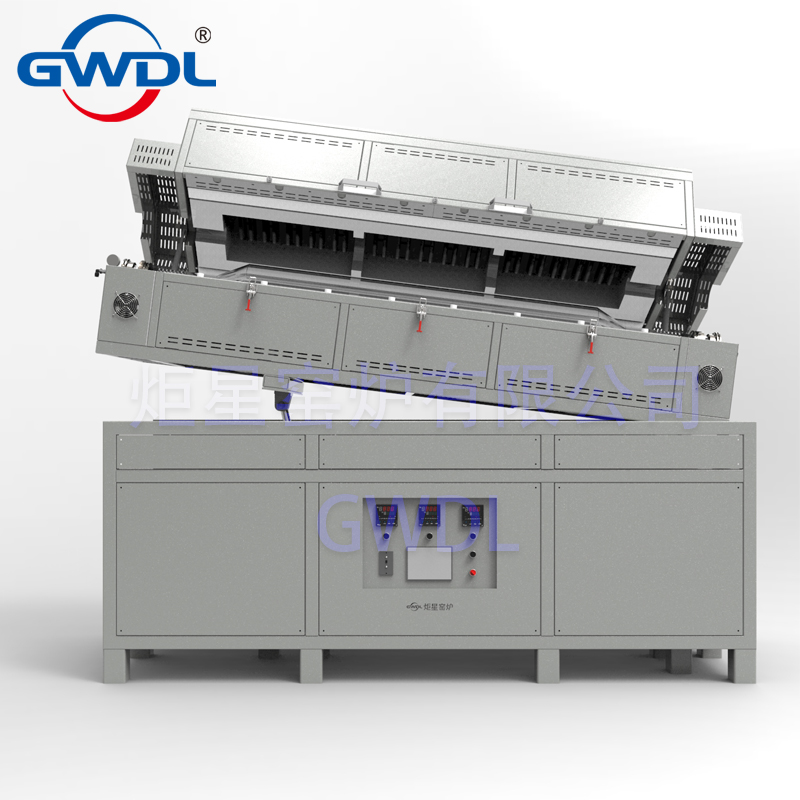

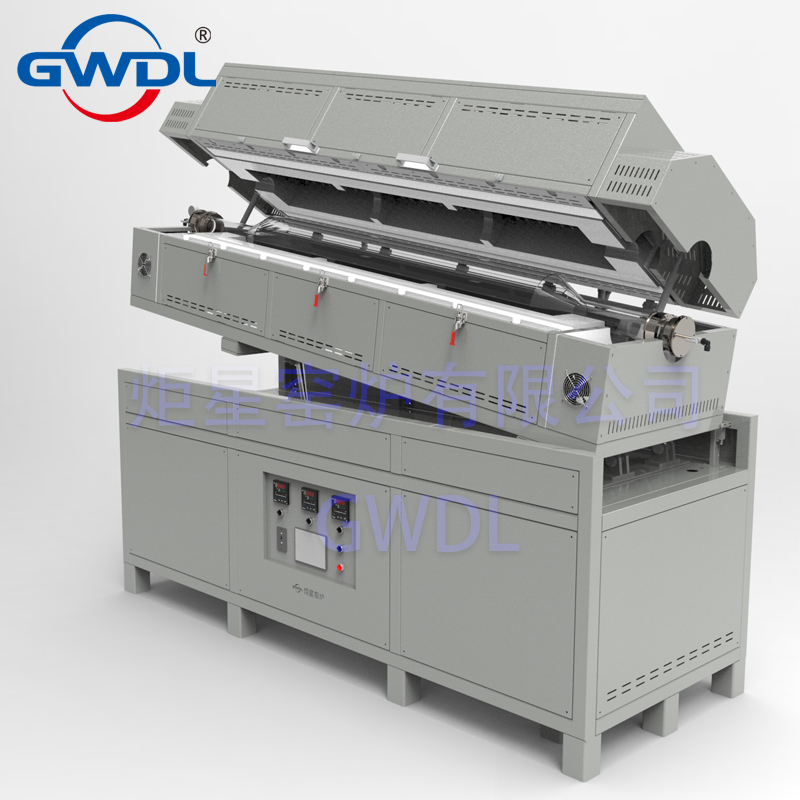

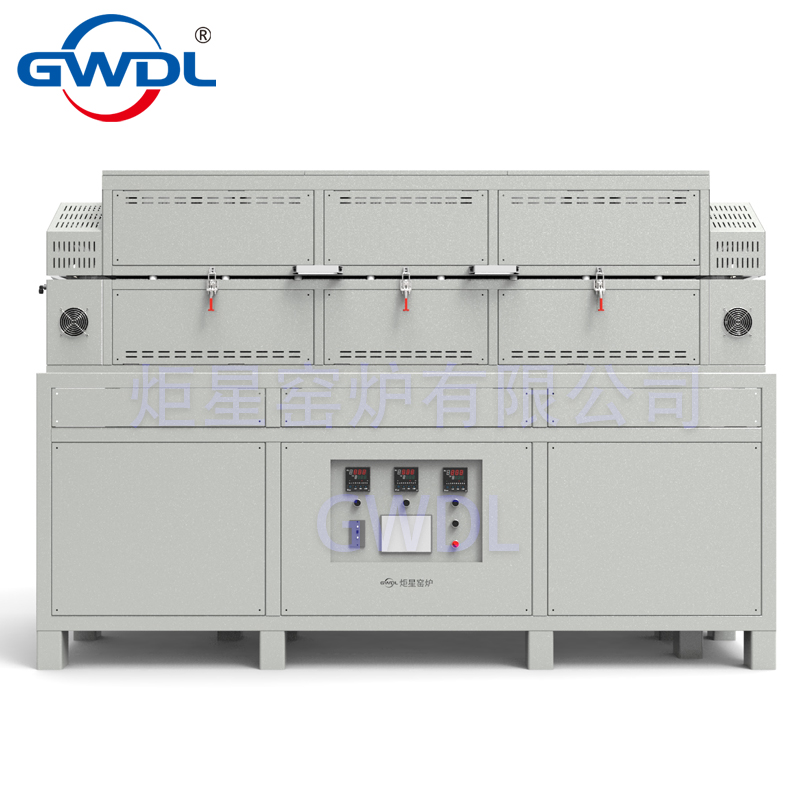

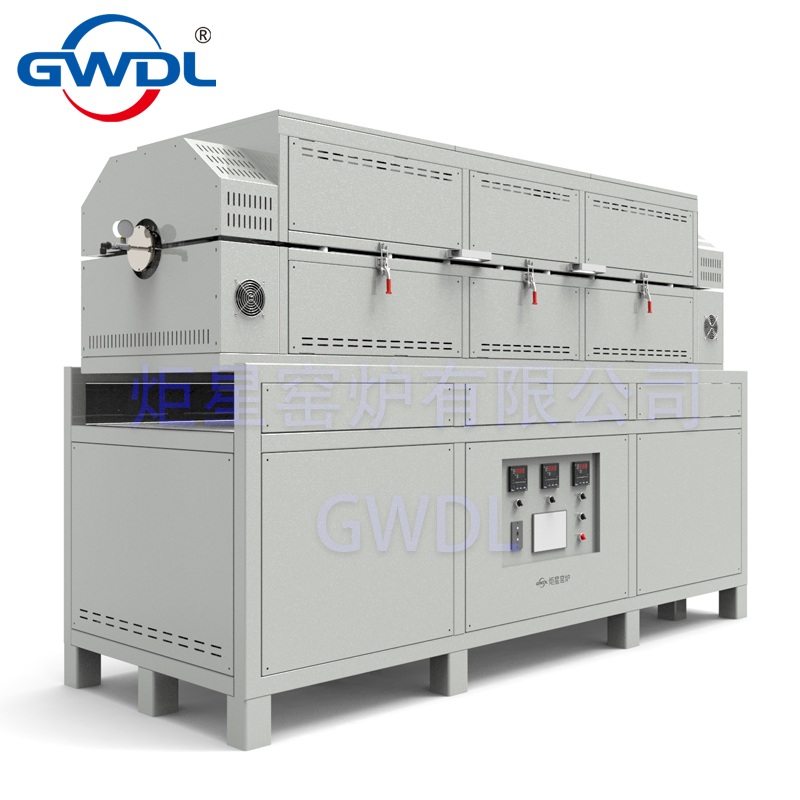

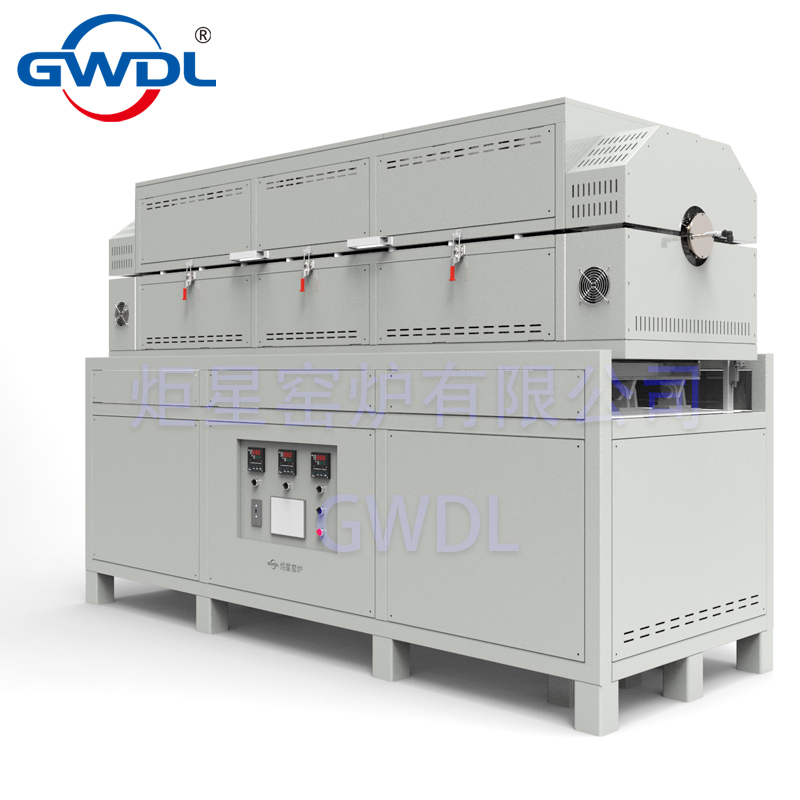

真空气氛回转电炉
  • 真空气氛回转电炉
  • 真空气氛回转电炉
产品名称:真空气氛回转电炉 型号:GWL-1200SSR-ZQ 产品特点:真空气氛回转炉

真空气氛回转炉

技术参数:

    类别

参数

1200

型号

GWL-1150SSR-ZQ

规格(炉膛尺寸)

炉膛尺寸(深--高)mm:直径300mm*加热区2500mm

炉管材质

石英玻璃管

炉管尺寸

两头直径120mm 中间直径300mm

容积

45-50升(可装物料容积)

电源AC

AC380V60kw

最高使用温度

1200

可长期使用温度

1150

控制范围为

801200

测温元件

热电偶分度号K,测温范围0-1320

发热元件装位置

炉管四周

转速

1-15r/min可调

炉管倾斜角度

1-25

真空泵

1、机械旋片泵,极限真空6.67×10-2Pa2、机械泵+分子泵

真空度(选配)

管内真空:机械泵10-30Pa2、机械泵+分子泵6.67×10-5Pa

真空计

数显真空计

流量计

质量流量计,氮气和氩气或氢气!

控温精度

±1度(集成化电路控制,无超调现象)

炉温均匀性

±1度(根据炉膛尺寸大小而定,大型炉膛可采用多点控制,从而达到更好的炉温均匀性)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟20度(20/min)、最慢升温速率每小时1度(1/h

发热元件

采用硅碳棒为加热元件

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点

炉体结构

电炉炉体采用了风冷双层炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境

炉腔开启方式

电动上下开启式

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好

保温材料

采用三层保温,分别为:硅酸铝纤维板、氧化铝纤维板、氧化铝(多晶)纤维板。

炉体外壳温度

长期使用不停炉,外壳温度小于45

保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

温度曲线设定

采用智能温度控制仪,备标准PID、人工智能调节APIDMPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果;

多条曲线输入

50

PLC

西门子S7-200

触摸屏

7寸,读、写、储存(温度、气体流量、真空度、转速、电压、电流等)

随机配件

隔热塞两块,坩埚钳一把,高温手套一副,
