电炉触摸屏控制系统
升降炉触摸屏功能介绍
  • 升降炉触摸屏功能介绍
  • 升降炉触摸屏功能介绍

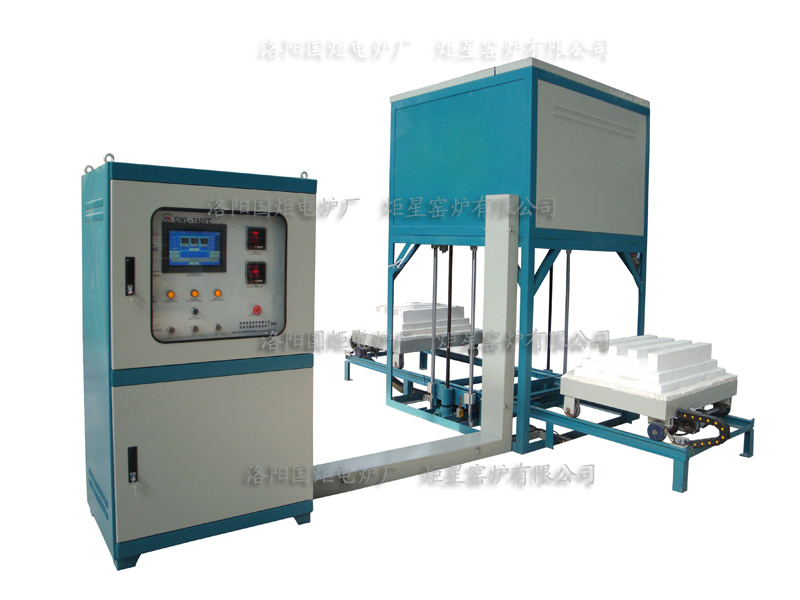

产品名称:升降炉触摸屏功能介绍 型号:升降炉触摸屏功能介绍 产品特点:触摸屏控制电炉,温度、压力、流量、液位等

      温度

项目

1200℃

电压AC

220V/380V

最高工作温度

1250℃

长期工作温度

1200℃

控温精度

±1℃

炉内温场均匀度

±1℃采用多点控温

控温点

三个

测温元件及测温范围

铂铑 S 测温范围0-1700℃

触摸屏全控

项目名称

参数

尺寸

7寸 10寸  14寸 TFT真彩色,

外形尺寸

206W*156H*50D(mm) ,280W*200H*50D(mm)

分辨率

800*480

背光

LED

功率

5W

重量

1Kg

语言

中文/英文 可随意切换

全屏显示及操作

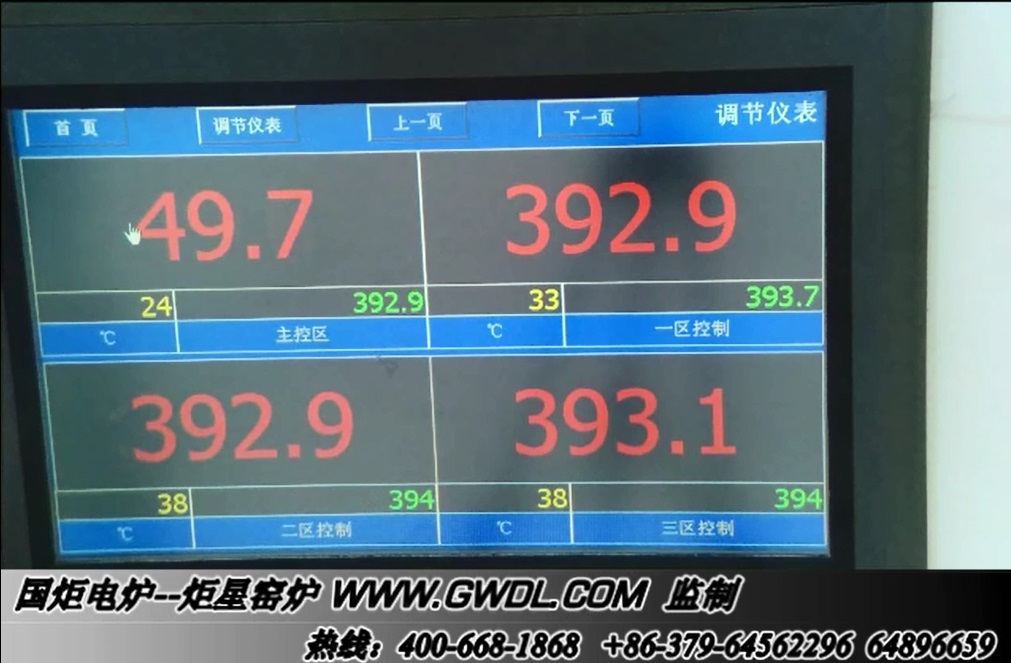

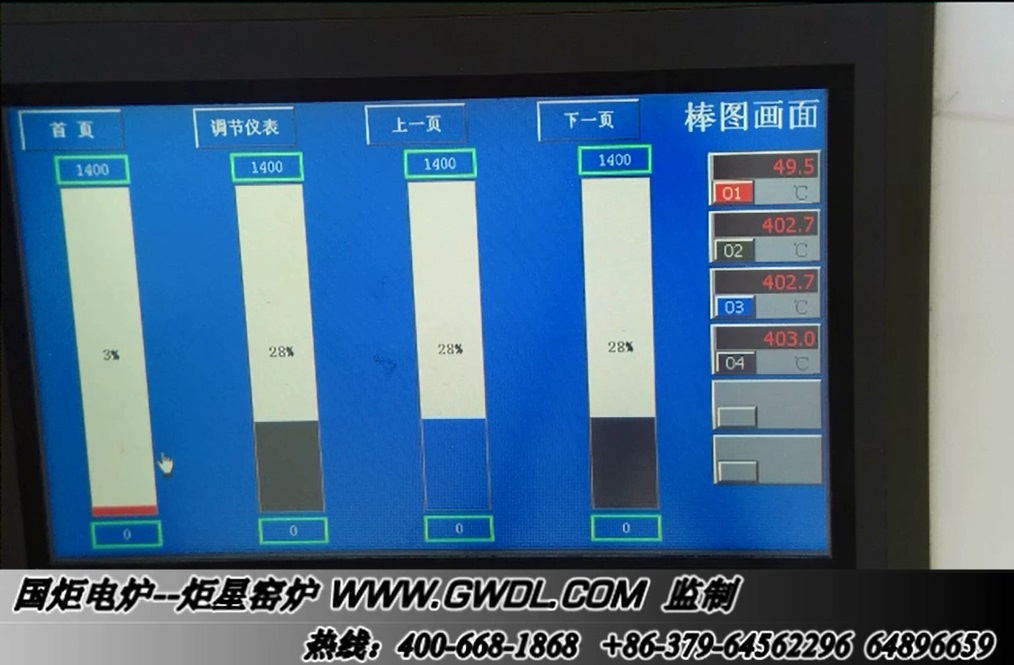

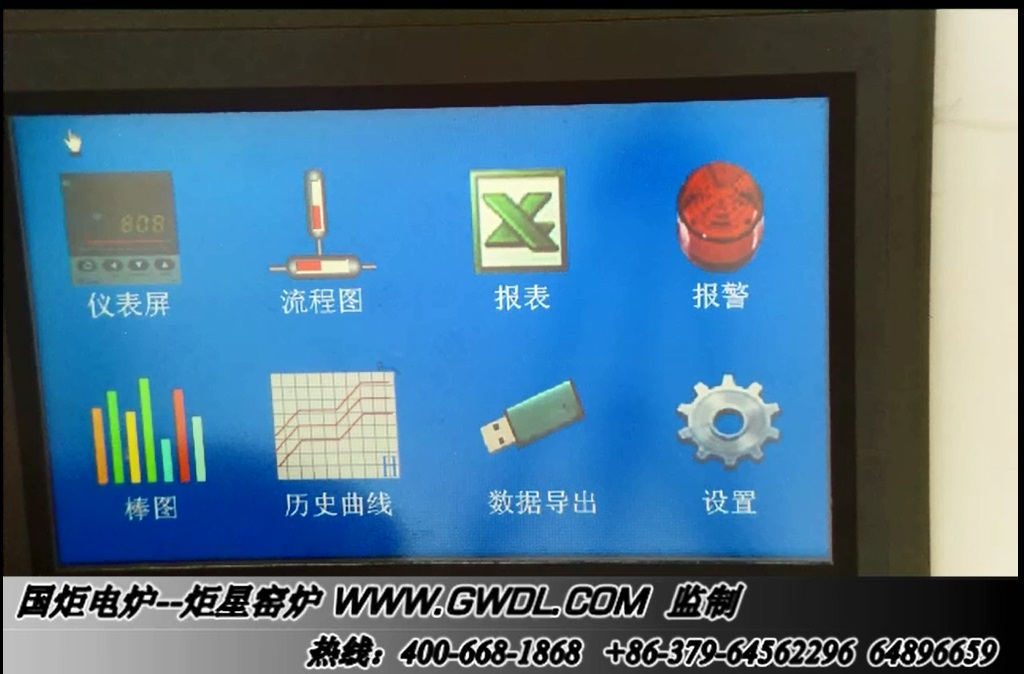

仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等

控制对象

温度、压力、流量、液位等

控制电炉数量

1-6台

温度控制

触摸屏+高精度集成模块

启动升温





触摸操作

暂定升温

停止升温

转料台进出

转料台升降

启动、暂停、停止、编程等

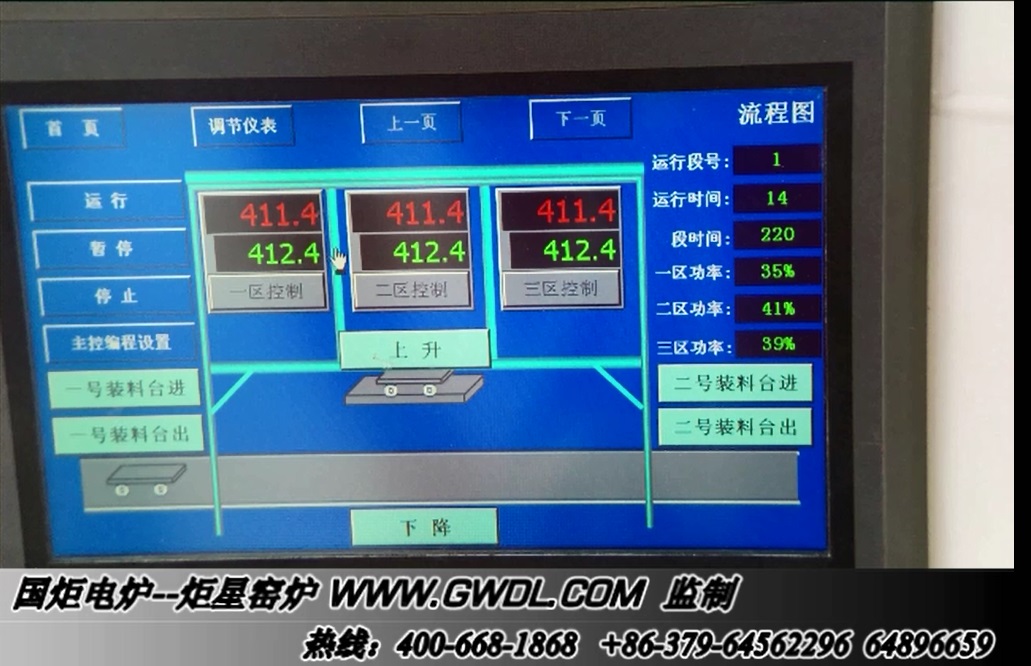

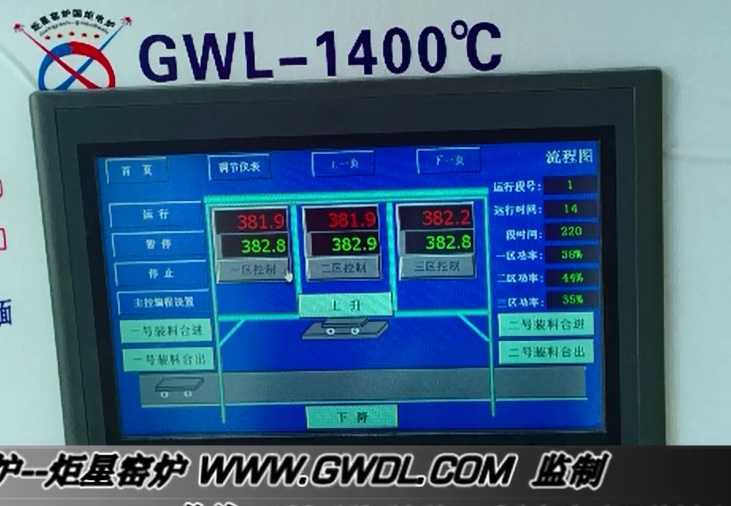

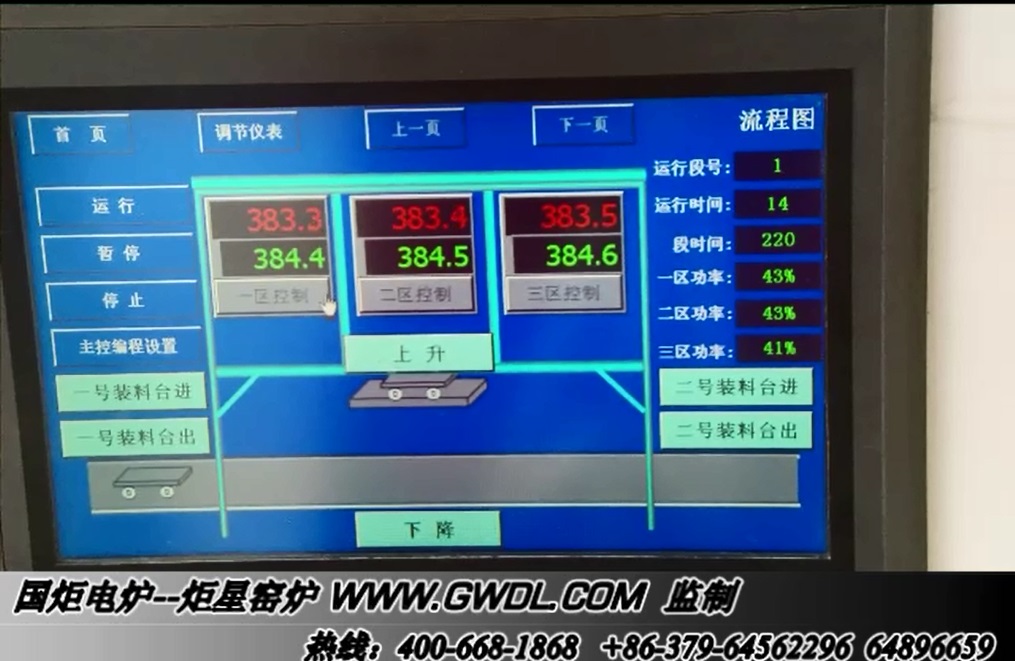

流程图

按照电炉结构编制,或者按照产品工艺流程

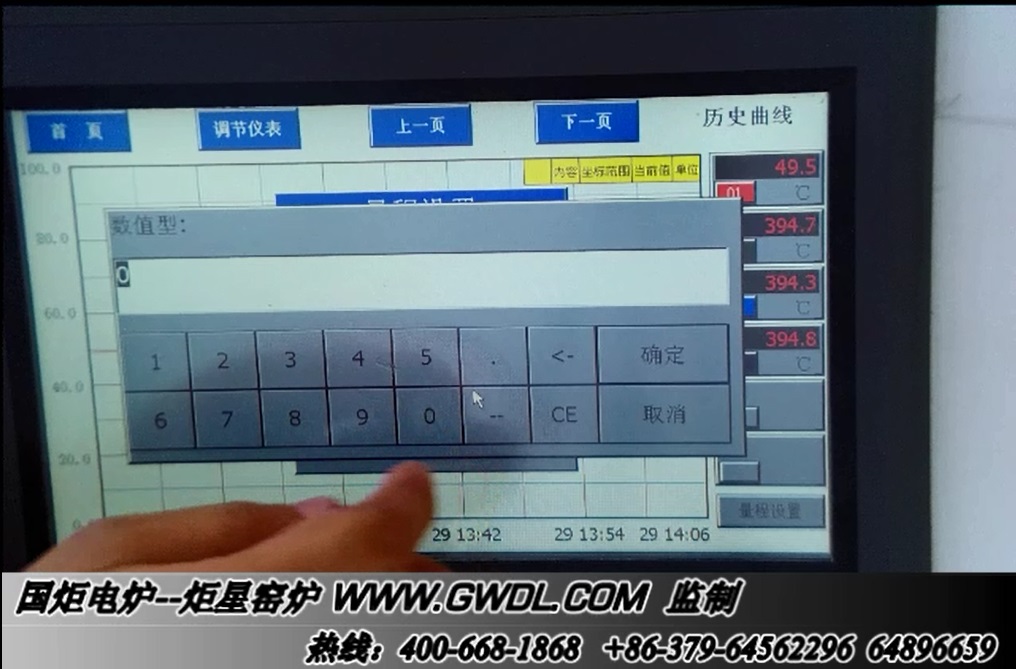

温度曲线编制

触摸操作,每条曲线30段

温度曲线储存数量

无限制(每条曲线可中/英文命名)

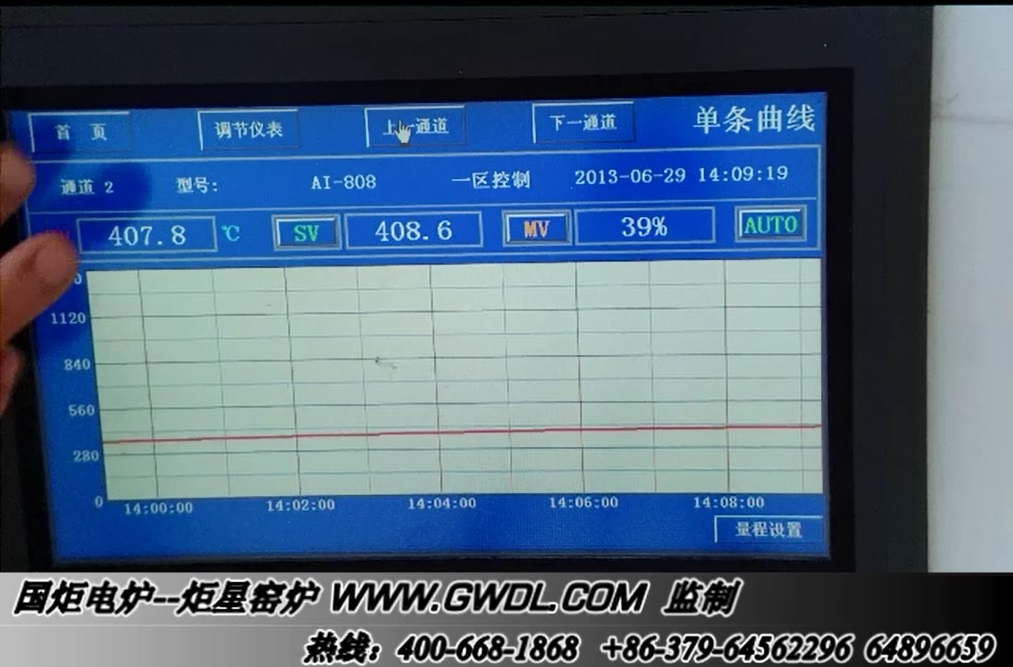

实时状态显示

运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百

选择段号启动(跨段启动)

触摸操作

曲线量程

可调

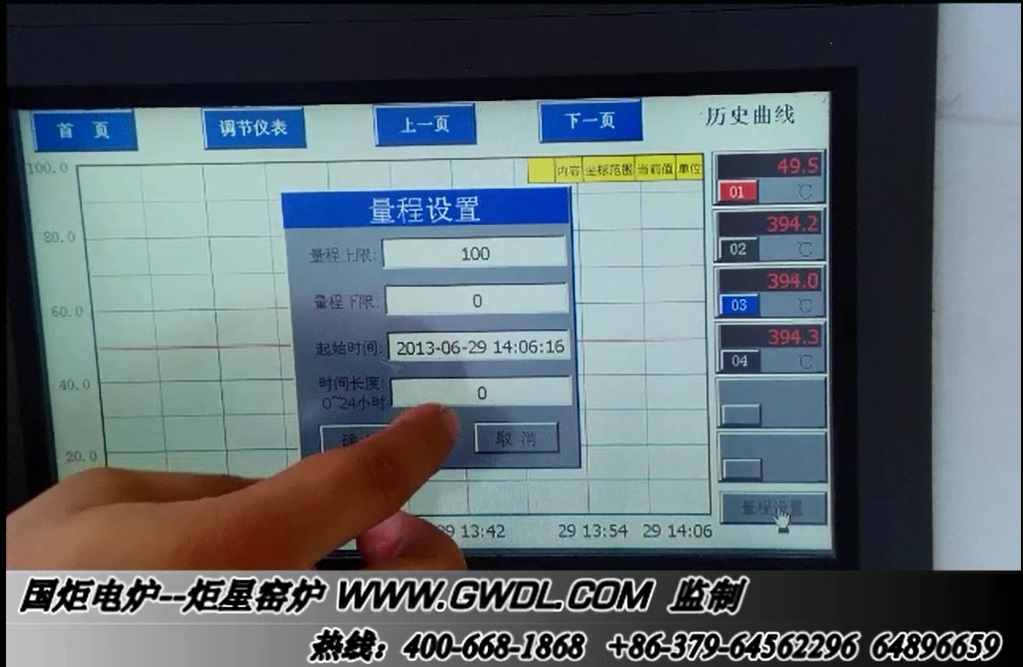

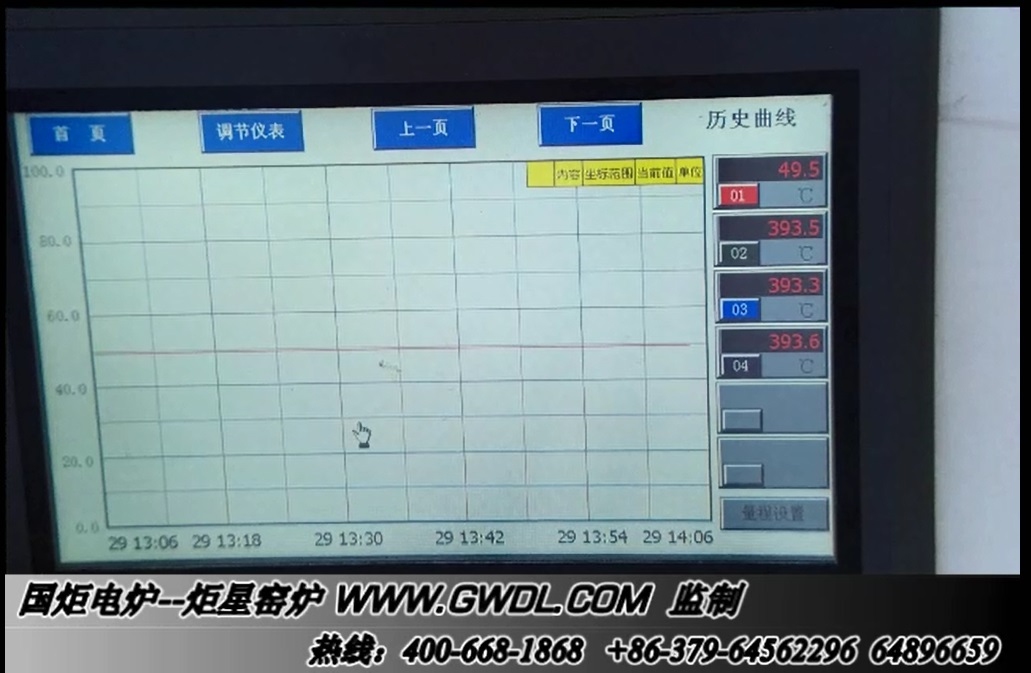

历史曲线(图文)

大约储存20个月

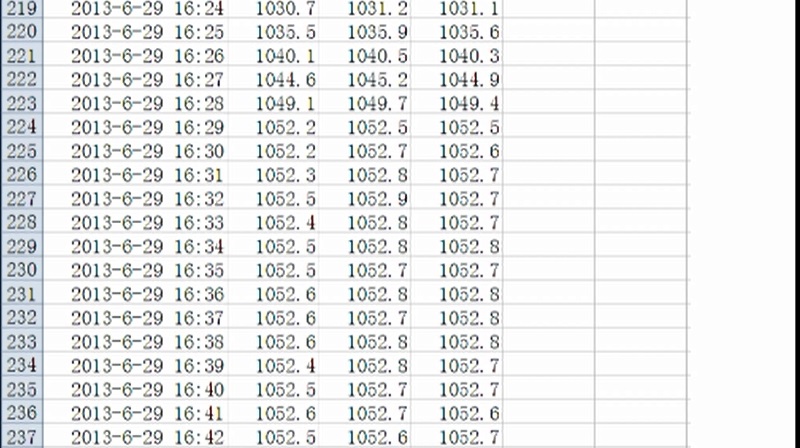

数据报表(EXCEL)

大约储存20个月,多点同时显示(可插入优盘扩展)

历史曲线、报表记录(存盘)间隔时间

可调1秒-3600秒,多点同时显示(可插入优盘扩展)

报警指示

变色(红色)

报警信息语言

中文显示(报警时间及事件中文描述)

数据导出接口

USB

打印机接口

并口

操作触摸屏保护

带密码设置(其他人无密码,禁止操作)

通讯端口

RS485

升温速率

1℃/h至40℃/min可调

发热元件

硅碳棒

发热元件安装位置及方式

垂直安装于炉膛四周

耐火材料

高纯氧化铝含锆纤维板

装料台升降时间

1-30min

装料台

采用高纯氧化铝砖,装料台有轨道可拉出炉体,进行装料卸料

装料台进出

电动机械(速速可调)

装料台载重

1-10吨

升降

丝杠升降

冷却结构

双层炉壳,风冷

炉体温度

≤45度

计算机接口

RS485 RS232 USB

保修范围及期限

电炉免费保修一年,发热元件不保修

随机备件

发热原件两支、棒具两套,说明书一份 ,合格证一份,炉门隔热砖一块,坩埚钳一把,高温手套一副


炉膛尺寸

电压

功率

重量

Kg

控制精度

炉温均匀性

外形尺寸(不含轨道)

800*500*500

380V

35KW

1000

±1℃

±1℃

1500*1500*2400(mm)

1200*600*600

380V

80KW

1800

±1℃

±1℃

1900*1600*2500(mm)

2000*700*800

380V

150KW

2600

±1℃

±2℃

2700*1900*2900(mm)

更多炉膛尺寸可根据客户要求定制

  用途:

  广泛用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材等领域的生产及实验。

  特点:

  开门方式:下开门

  1、控制精度:±1℃    炉温均匀度:±1℃(根据加热室大小而定) 。

  2、操作方便,可编程,PID自整定、自动升温、自动保温、 自动降温,无需值守;可另配与计算机通讯通过计算机操作电炉(启动电炉、停止电炉、暂停升温、设定升温曲线、升温曲线储存、历史曲线等),软件免费详见:计算机控制系统。

  3、升温快(升温速率1℃/h至40℃/min可调)。

  4、节能(炉膛采用进口纤维制作而成,耐高温、耐急热急冷)。

  5、炉体经精致喷塑耐腐蚀耐酸碱,炉体与炉膛隔离采用风冷炉壁温度接近室温。

  6、双回路保护(超温、超压、超流、段偶、断电等)。

  7、炉膛材料进口耐火材料,保温性能好,耐温高,耐急冷急热。

  8、温度类别:1200℃、1400℃、1600℃、1700℃、1800℃ 五种。
