欢迎访问洛阳炬星窑炉有限公司!

洛阳炬星窑炉有限公司

全国服务热线:
0379-6993611113939915295

Product Center产品中心
电炉配件
您现在的位置:网站首页 > 产品中心 > 电炉配件
高温硅钼棒
  • 高温硅钼棒
  • 高温硅钼棒
产品名称:高温硅钼棒 型号:1700-1800-1900 产品特点:

  关于硅钼棒的介绍二硅化钼电热元件(硅钼棒)

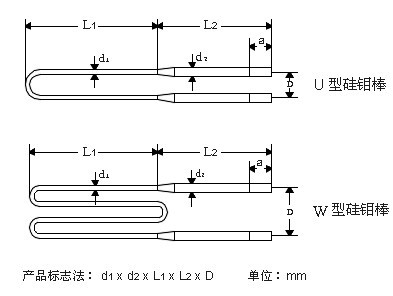

  二硅化钼电热元件(硅钼棒)是一种以二硅化钼为基础制成的电阻发热元件,氧化气氛下高温使用,表面玻化,生成一层光亮致密的石英(SiO2)玻璃膜,能保护硅钼棒不再氧化,因此硅钼棒元件具有独特的高温抗氧化性。在氧化气氛下,元件最高使用温度为1800℃,根据用户需求可制成棒状,U型、W型、U型直角等形状。硅钼棒通常可使用的炉体温度为1300℃-1800℃,广泛应用于冶金、玻璃、陶瓷、磁性材料、耐火材料、晶体、电子元器件、窑炉制造等领域、是产品高温烧结时必备的理想发热元件。硅钼棒结构与标志方法:


  1.硅钼棒物理性质

体积密度

抗折强度

维氏硬度

气孔率

吸水率

热伸长率

5.5  g/cm3

15-25 kg/cm3

(HV)570kg/mm2

7.4%

1.2%

4%

  2.硅钼棒化学性质

  硅钼棒在高温氧化气氛下,表面生成一层石英保护层防止硅钼棒继续氧化。当元件温度大于1700℃时,石英保护层熔融,元件在氧化气氛下,继续使用,石英保护层重新生成。硅钼棒不宜在400-700℃范围内长期使用,否则元件会因低温的强烈氧化作用而粉化。3.硅钼棒元件在不同气氛下使用温度的影响

气  氛

元件最高使用温度

1700

1800

NO2,CO2,O2,Air

1700℃

1800℃

He,Ar,Ne

1650℃

1750℃

SO2

1600℃

1700℃

CO,N2

1500℃

1600℃

湿 H2

1400℃

1500℃

干 H2

1350℃

1450℃

  1.硅钼棒电气性质

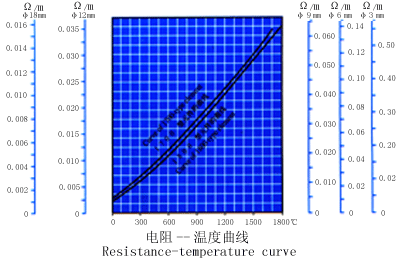

  硅钼棒元件的电阻率随着温度升高而快速增高(见下图)在正常情况下,元件电阻一般不随使用时间的长短而变化,所以新旧元件可以混合使用。


  2.硅钼棒表面负荷

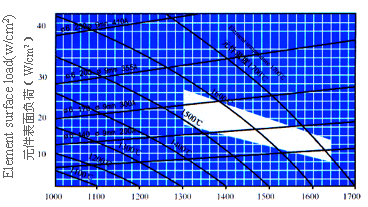

  根据炉子的结构、气氛和温度正确的选择元件的表面负荷是元件达到最高寿命的关键,下图示出发热元件辐射在不受阻碍情况下炉温、元件温度与表面负荷的关系,阴影部分为常用的表面负荷-----温度范围。


  硅钼棒元件的安装    硅钼棒元件在常温下脆性较大,高温时又有可塑性,所以U型棒最好是垂直悬挂安装,若需水平安装,请选用高温耐火材料支撑,把硅钼棒水平放置。元件圆锥部分一定要延伸到炉膛内,硅钼棒夹具不能一次拧的太紧,待元件升到高温时,再次拧紧,这样元件不易折断,(建议:请选取用我公司配备的专用夹具和导线),炉顶保温性能要好,一般炉顶温度不能超过300℃。夹头导线与元件接触电压应低于0.1V,为避免幅射热传到夹头,夹头下端和塞砖上面的距离不应小于50mm。φ6元件不能长期使用170A,φ9元件不能长期使用300A。

  硅钼棒炉子的操作


  新筑成的或长期不使用的炉子在使用前需要干燥,干燥温度为100-200℃。大型炉子干燥时间长,最好使用其它发热元件烘炉,以免硅钼棒低温氧化,炉子烘干后,即可按以下步骤起动升温。

 小型炉子(功率 < 100KW)

大型炉子(Power 100-500KW)

炉温(℃)

电压(v)

炉温(℃)

电压(v)

20-150

1/3工作电压

20-300

1/3工作电压

150-500

2/3工作电压

300-700

2/3工作电压

500-工作温度

全工作电压

700-工作温度

全工作电压

产品视频

标准配件

汇聚国内外前沿技术,及研发实力

Convergence of domestic and international cutting-edge technology, and R & D strength 可选配件
分享到QQ空间新浪微博腾讯微博网易微博
TOP
