高温节能丝杠升降炉
| 产品名称：高温节能丝杠升降炉 | 型号：GWL-SS | 产品特点：高温节能丝杠升降炉 |
技术参数：

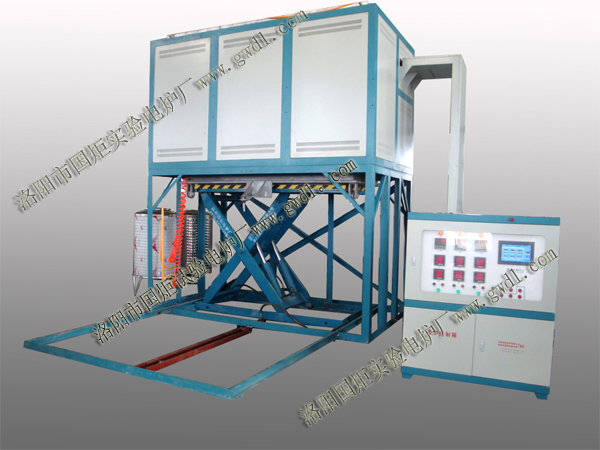

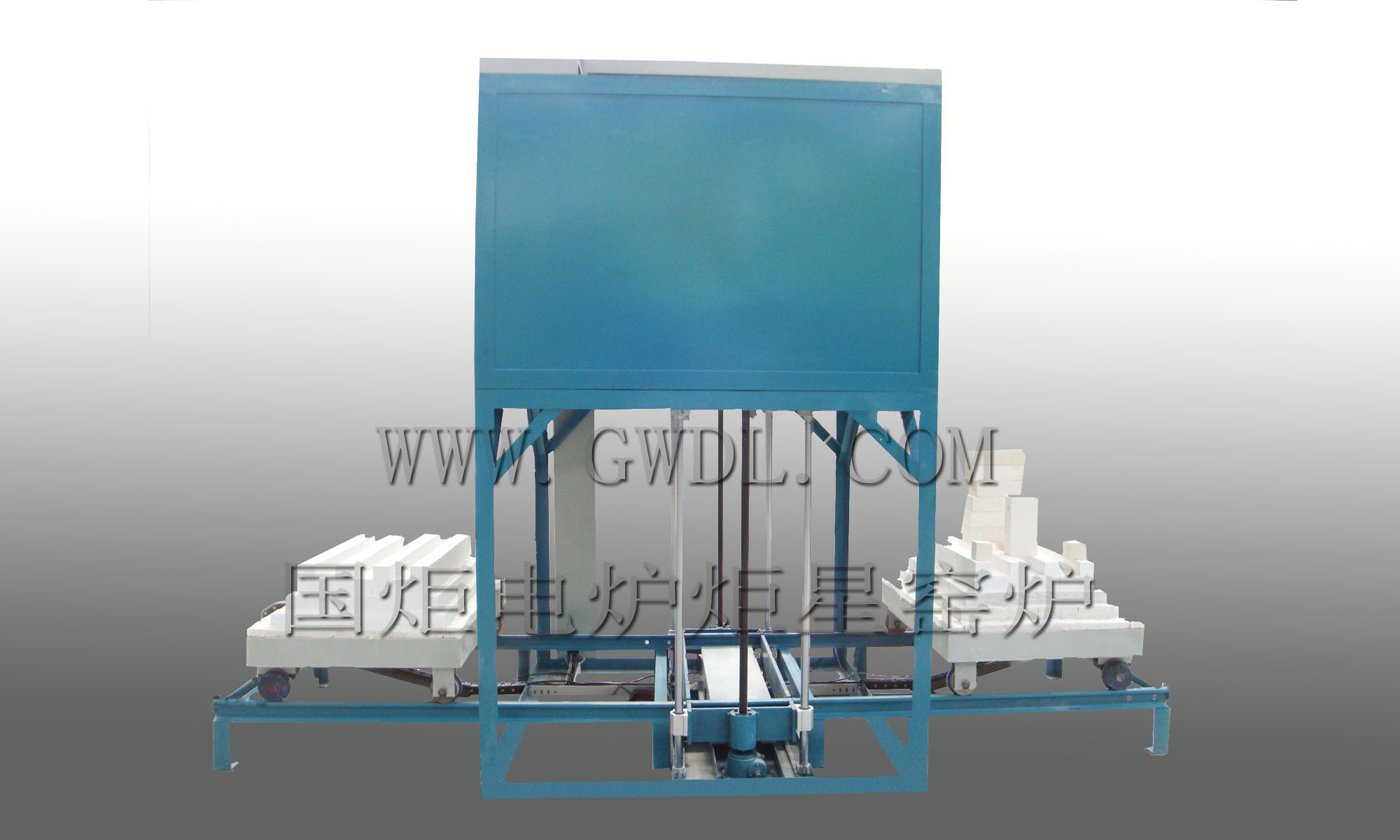

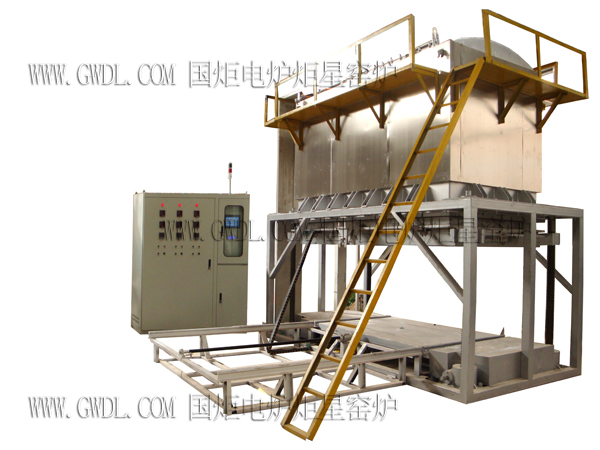

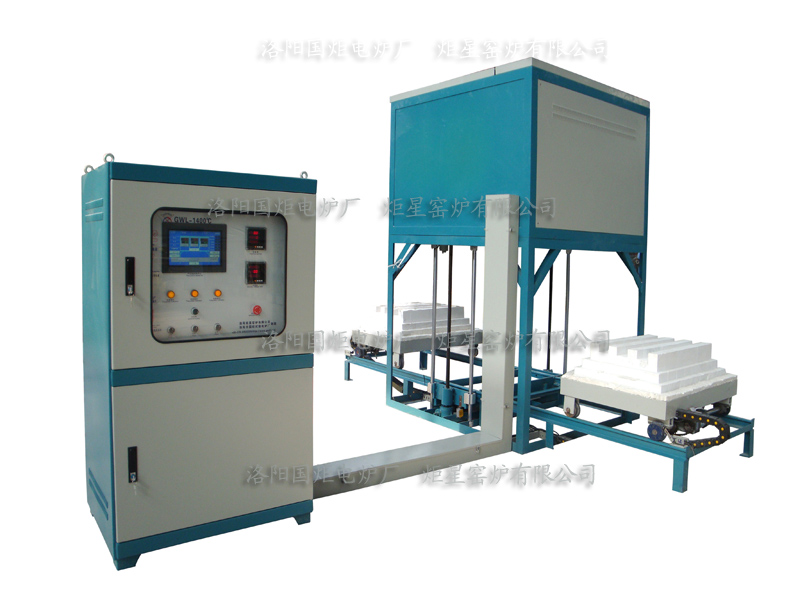

GWL-SS系列高温精密升降炉如图所示，集控制系统与炉膛为分体体设计，炉衬使用采用真空成型氧化铝纤维聚轻板材料。
采用高温合金电阻丝（含钼，炉丝表面温度可达1200度）或硅碳棒为加热元件；是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有触摸屏，智能温度调节仪，控制电源开关、主加热工作/停止按钮，电压、电流表、计算机接口，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，最高温度时炉体外壳温度≤45℃大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。
| 类别 | 1200度 |
| 参数 | |
| 型号 | GWL-1200SS |
| 装料台数量 | 一个装料台或者两个 |
| 电源AC | 三相五线380V |
| 最高使用温度 | 1450度 |
| 可长期使用温度 | 1200度 |
| 控制范围为 | 80至1650度 |
| 测温元件 | K热电偶,测温范围0-1320度 |
| 发热元件装位置 | 四周及底部 |
| 控温精度 | ±1度（集成化电路控制，无超调现象） |
| 炉温均匀性 | ±1度（根据炉膛尺寸而定） |
| 升温速率 | 升温速率可自由调节，调节范围：最快升温速率每分钟40度（40度/min）、最慢升温速率每小时1度（1度/h） |

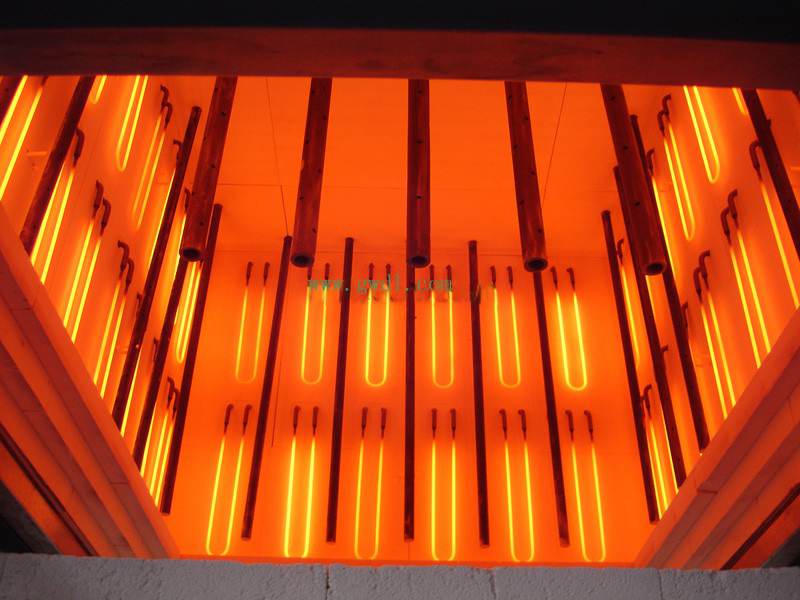

| 发热元件 | 采用高温合金电阻丝（进口含钼，炉丝表面温度可达1500度）或硅碳棒为加热元件。U型等直径硅碳棒，硅碳棒是选用高纯度a-SiC为主要原料制成的非金属高温电热元件，它具有升温快、热效率高、寿命长、高温下不易变形，安装操作维修简便、温度可达1500度等特点。 |
| 炉体 | 炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，双色搭配，外观新颖美观，具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点，出口品质，镜面烤漆 |
| 炉体结构 | 电炉炉体采用了国际先进的风冷双层炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境 |
| 装料台进出方式 | 装料台与炉膛为分体设计，装料台进、出、升、降采用PLC控制，使用触摸屏集中控制操作。 |
| 装料台制动方式 | 装料台进、出、升、降采用光电隔离开关传感信号，由PLC处理，经触摸屏下达型号控制。 |
| 装料台进出 | 进出采用无极减速电机加丝杠和导向，速度可调。 |
| 装料台升降 | 装料台升降采用电动双丝杠升降，具备了手动无电下降机构（应急） |
| 炉口与装料台耐材配合 | 炉口与装料台耐材配合采用台阶交叉封闭，耐材上下均有角度，装料台开启角度增大，随着装料台的关闭角度逐步缩小 |
| 装料台载重 | 1000KG（根据客户要求定制） |
| 耐火材料 | 炉衬使用真空成型高纯氧化铝聚轻材料制作而成，取放物料易碰和载重位置（炉口、炉底）采用轻质空心球氧化铝板，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好（节能效果是老式电炉的80%以上） |
| 保温材料 | 采用三层保温，分别为：氧化铝纤维棉、氧化铝纤维板、氧化铝（多晶）纤维板，节能效果是老式电炉的80%以上。 |
| 炉体外壳温度 | 长期（20天）使用不停炉，外壳温度小于45度 |
| 保护 | 采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护 |
| 控制 | 采 用闭环技术可控硅模块触发控制，移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突 加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额 定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。 |
| 显示参数 | 温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等 |
| 按钮 | 采用进口按钮使用寿命超过100000次，并且带LED指示灯。 |
| 多条曲线输入 | 30段程序控制功能，可以输入设定：一条曲线为30段，两条曲线14段/条，三条曲线9段/条，五条曲线5段/条；可同时输入多条曲线，使用时可任意调用。 |
| 通讯接口 | 电炉具备了RS485通讯接口，通讯距离可达1000米， 可通过触摸屏集中控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等，可靠性高，便于掌握，计算机画面上的显示内容丰富，显示测量值、给 定值、输出值、段时间、段号、升温曲线、功率百分比曲线，可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数，历史曲线、历史报 表记录时间间隔可筛选（1s-1h）可长期保存。 |
| 随机配件 | 发热原件两支、棒具两套，坩埚钳一把，高温手套一副，DVD数据盘一张（软件、电子版说明书、视频教程）。 |
| 保修范围及期限 | 电炉免费保修一年，发热元件不保修（三个月内自然损坏免费更换） |
| 客户可选配 | 1、 坩埚、匣钵、刚玉炉垫板/碳化硅垫板 详见电炉配件 |
| 2、 计算机控制软件及硬件 点击查看 | |
| 3、 触摸屏控制温度控制器 点击查看 | |
| 4、 增加排气口 | |
| 5、 耗材：发热元件 | |
| 6、 多加一个装料台（合计两个装料台，可交替使用，增加效率，节约电费） | |
| 7、 增加观察口 | |
| 注意事项 | 1、 为两不影响电炉的使用寿命，我们建议最大升温速率和降温速率为10-20℃/min，（升温过快发热元件寿命会缩短） |
| 2、 此电炉没用真空密封结构，所以不可通入易燃易爆气体 | |
| 3、 此电炉使用一段时间后，炉膛会出现微小的裂纹，这属于正常现象，不会影响使用，同时可以用氧化铝涂层进行修补 | |
| 4、 不建议通入腐蚀性气体，如果要通入强腐蚀性气体如S、Na等，请提前告知，我们将对炉膛进行特殊处理 | |
| 5、 不能将高温溶液漏到炉底上，避免方案可采用垫板或者氧化铝粉隔离 | |
| 6、 仪器应放置在空气流通，不潮湿的地方。 | |
| 装箱清单 | 电炉一台，发热原件两支、棒具两套，坩埚钳一把，高温手套一副，DVD数据光盘一张，说明书一份，合格证一份，验收报告（出厂检测报告）一份，销售送货单一份。 |
| 发货事项 | 1、 电炉的包装为三层包装，海绵纸包裹后再用塑料薄膜缠绕，再用木箱包装 |
| 2、 国内免费送货上门（市区内免费送货） | |
| 3、 在电炉运输过程中出现的任何损坏有我方承担 | |
| 4、 物流方式：汽车、铁路、轮船（外贸出口）、空运（外贸出口）运输，距离较近的我公司委派专车运输（包装为木托加纸箱）。 | |
| 选型说明 | 例如：需要1200度的升降炉，一个装料台，炉膛尺寸（深-宽-高）mm：1300×750×600。规格型号：GWL-1200SS-1/1300/750/600。 |
GWL-触摸屏集中控制介绍
| 项目名称 | 参数 |
| 尺寸 | 7寸TFT真彩色， |
| 外形尺寸 | 206W*156H*50D(mm) |
| 分辨率 | 800*480 |
| 背光 | LED |
| 功率 | 5W |
| 重量 | 1Kg |
| 语言 | 中文/英文 可随意切换 |
| 全屏显示及操作 | 仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等 |
| 控制对象 | 温度、装料台进出升降 |
| 控制电炉数量 | 10台 |
| 温度控制 | 触摸屏+高精度集成模块 |
| 启动升温 | 触摸操作 |
| 暂定升温 | 触摸操作 |
| 停止升温 | 触摸操作 |
| 温度曲线编制 | 触摸操作，每条曲线30段 |
| 温度曲线储存数量 | 无限制（每条曲线可中/英文命名） |
| 实时状态显示 | 运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百 |
| 选择段号启动（跨段启动） | 触摸操作 |
| 曲线量程 | 可调 |
| 历史曲线（图文） | 大约储存20个月 |
| 数据报表（EXCEL） | 大约储存20个月，多点同时显示（可插入优盘扩展） |
| 历史曲线、报表记录（存盘）间隔时间 | 可调1秒-3600秒，多点同时显示（可插入优盘扩展） |
| 报警指示 | 变色（红色） |
| 报警信息语言 | 中文显示（报警时间及事件中文描述） |
| 数据导出接口 | USB（支持鼠标） |
| 打印机接口 | 并口 |
| 操作触摸屏保护 | 带密码设置（其他人无密码，禁止操作） |
| 通讯端口 | RS485 |
| 密码 | 触摸屏的操作均可设密码，保证了参数、工艺的泄露，综合管理。 |
| 名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
| 升降电炉 | GWL-1200SS500/500/500 | 500×500×500 | B=1500, F=1500 | 380 | 25 | 1500 |
| A=2500, J=1300 | ||||||
| GWL-1200SS800/500/500 | 800×500×500 | B=1800, F=1500 | 380 | 40 | 1800 | |
| A=2500, J=1300 | ||||||
| GWL-1200SS800/800/800 | 800×800×800 | B=1800, F=1800 | 380 | 75 | 2700 | |
| A=2800, J=2000 | ||||||
| GWL-1200SS1300/750/600 | 1300×750×600 | B=2300, F=1750 | 380 | 65 | 2700 | |
| A=1200, J=1800 | ||||||
| GWL-1200SS1300/600/600 | 1300×600×600 | B=2300, F=1200 | 380 | 60 | 2600 | |
| A=2600, J=1800 | ||||||
| GWL-1200SS1500/800/800 | 1500×800×800 | B=2500, F=1800 | 380 | 120 | 38000 | |
| A=2800, J=2000 | ||||||
| GWL-1200SS2500/800/800 | 2500×800×800 | B=3500, F=1800 | 380 | 240 | 52000 | |
| A=2800, J=2000 | ||||||
| 注： | 1、 特殊型号炉膛尺寸可根据客户要求定做（周期17-30天交货）！ | |||||
| 2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际出厂是尺寸为准！ | ||||||
